Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | RG |
Αριθμό μοντέλου: | ZHLS |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Συσκευασία λεπτομέρειες: | Ξύλινο κιβώτιο |
Χρόνος παράδοσης: | μέσα σε 15days |
Όροι πληρωμής: | T/T |
Δυνατότητα προσφοράς: | 1000pcs/μήνας |
Δύναμη: | πνευματικός | Τυποποιημένος ή μεταβλητός: | Πρότυπα |
---|---|---|---|
Εφαρμογή: | Γενικό | Όνομα προϊόντων: | Ρυθμίζοντας βαλβίδα ενιαίων καθισμάτων |
Λειτουργία: | βαλβίδα σφαιρών ελέγχου | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | ANSI125 ρυθμίζοντας βαλβίδα ενιαίων καθισμάτων,ρυθμίζοντας βαλβίδα ενιαίων καθισμάτων 25mm,6.4MPa πνευματική βαλβίδα ανοξείδωτου |

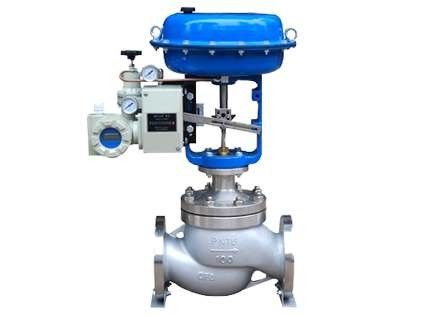

Ρυθμίζοντας βαλβίδα ενιαίος-καθισμάτων ZHLS μικρή
ZHLS που η μικρή δομή ρυθμίζοντας βαλβίδων ενιαίος-καθισμάτων είναι συμπαγής, έχει βελτιωμένο το το S κανάλι, υφίσταται την απώλειά του της πτώσης πίεσης είναι μικρή, μεγάλη ροή, διευθετήσιμες σειρά και ροή χαρακτηριστικές της υψηλής ακρίβειας, πρότυπα των iec534-1-1976.
Η διαρροή ρυθμίζοντας βαλβίδων συμφωνεί με τα πρότυπα Ansi B16.104. Ρυθμίζοντας βαλβίδα με τον ενεργοποιητή λεπτών ταινιών άνοιξη, η συμπαγής δομή του, μεγάλη δύναμη παραγωγής.
Αυτό το προϊόν προσαρμόζεται σε GB/T4213-92
Τεχνικές παράμετροι και απόδοση
Το σώμα βαλβίδων
Ύφος: μέσω της πετώντας βαλβίδας σφαιρών ενιαίος-καθισμάτων
Ονομαστικό μέγεθος: 20, 25mm
Ονομαστική πίεση: ANSI125, 150, 300, 150
JIS 10, 16, 20, 30, 40 Κ
PN1.6, 4.0, 6.4MPa
Τύπος σύνδεσης: σύνδεση φλαντζών: ΓΦ, RF, RJ, LG, τύπος αυλακιού, ενσωματωμένος τύπος
Πρότυπα φλαντζών, JIS B2201-1984, Ansi B16.5-1981, JB/T79.1-94, κ.λπ.
Σύνδεση συγκόλλησης: συγκόλληση SW μαντίλι
Υλικό: χυτοχάλυβας (ZG230-450), χυτό ανοξείδωτο (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), τιτάνιο, κ.λπ.
Στην κάλυψη: κανονικό πρότυπο (p): 17 ~ + 230 ℃
Τύπος Ι επιμήκυνσης (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃
Τύπος ΙΙ επιμήκυνσης (EII): - 100 ~ 45 ℃
Τύπος ΙΙΙ επιμήκυνσης (EIII): 196 - - 196 ℃
Σημείωση: η θερμοκρασία εργασίας επιτρέπεται για να υπερβεί το πεδίο των διάφορων υλικών.
Τύπος αδένων: τύπος σφιγκτηρών μπουλονιών
Συσκευασία: β-τύπος ptfe, περιέχοντας διυλίζοντας τον υφαμένο ptfe αμίαντο, αμίαντος, γραφίτης
Συστατικά στη βαλβίδα
Τύπος πυρήνων βαλβίδων, ενιαίος πυρήνας βαλβίδων δυτών τύπων
Χαρακτηριστικό γνώρισμα ροής: το κάθισμα μετάλλων: το ποσοστό (ΘΦ %) και οι γραμμικές ιδιότητες (LCF), αναφέρονται στο σχήμα 1 και το σχήμα 3
Βιογραφικό σημείωμα από 0.4-14 χαρακτηριστικά iec534-2-1976 υψηλής ακρίβειας πρότυπα ροής
Μαλακό κάθισμα: το ποσοστό % (TF) και οι γραμμικές ιδιότητες (LTF), αναφέρονται στο σχήμα 2 και το σχήμα 3
Σημείωση: περίπου η διαφορά θερμοκρασίας και πίεσης εργασίας καθισμάτων ptfe, παρακαλώ αναφέρεται στο σχήμα 5
Υλικό: ανοξείδωτο (1 cr18ni9ti, 1 cr18ni12mo2ti, pH, 9 cr18 17-4, 316 λ), κράμα τιτανίου, επιχείρηση συγκόλλησης ανοξείδωτου επίσης και αντιδιαβρωτικό κράμα, κ.λπ.
Αντιπροσωπείες επιβολής
Ύφος: Εκτάριο περισσότεροι ενεργοποιητές ταινιών άνοιξη
Υλικό διαφραγμάτων: λαστιχένιο νάυλον ύφασμα προπυλενίου αιθυλενίου, λαστιχένιος συνδετήρας βουταδιενίου νιτριλίων στο νάυλον ύφασμα
Σειρά άνοιξη: 20 ~ 100, 80 kpa ~ 240
Πίεση εφοδιασμού υγραερίου: από 140 έως το kpa 400
Διεπαφή αέρα: Rc1/4»
Περιβαλλοντική θερμοκρασία: - 30 ~ + 70 ℃
Ύφος δράσης βαλβίδων: η βαλβίδα με το θετικό ενεργοποιητή δράσης ή αντίδρασης δηλητηριάζει με αέρια τον κλεισμένο τύπο ή τον ανοικτό τύπο
Σύνδεση: positioner, φίλτρο αέρα και συσκευή ανακούφισης πίεσης, μια βαλβίδα, ο διακόπτης κτυπήματος, η συσκευή αποστολής σημάτων θέσης βαλβίδων, η ρόδα χεριών, κ.λπ.
απόδοση
Διαρροή βαλβίδων: κάθισμα μετάλλων: λιγότερο από 0,01% της εκτιμημένης ικανότητας, σύμφωνα με το επίπεδο IV Ansi B16.104-1976
Μαλακό κάθισμα: λιγότερο από την εκτιμημένη ικανότητα 10-7, προσαρμοστείτε στο επίπεδο IV Ansi B16.104-1976
Φέρτε πίσω στους φτωχούς: εντοπιστής μικρό παντού 1% του ταξιδιού,
Χωρίς έναν εντοπιστή μικρό παντού 3% του κτυπήματος (τύπος μικρό 5% LHAI όλου του ταξιδιού)
Βασικό λάθος: φέρτε μικρό ταξιδεύει παντού τον εντοπιστή συν ή μείον 1%
Χωρίς έναν εντοπιστή μικρό σε όλο το ταξίδι συν ή μείον 5% (VPE για συν ή μείον 3%, LHAI με HEP είναι +/- 2%)
Σημείωση: τα πρότυπα της συσκευασίας β-τύπων ptfe
Διευθετήσιμη σειρά: Βιογραφικό σημείωμα 14 50:1 ή λιγότεροι ή λιγότεροι (0,25) ή spake (βιογραφικό σημείωμα 0,16 ή λιγότεροι)
