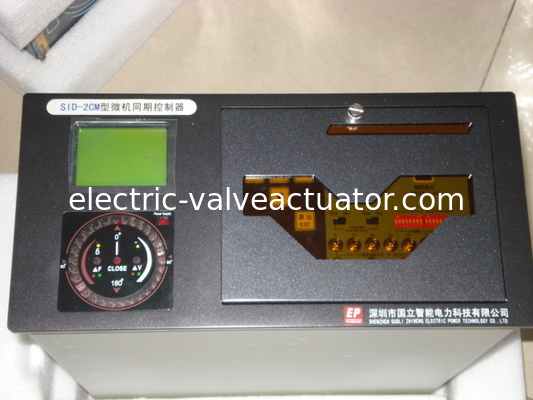

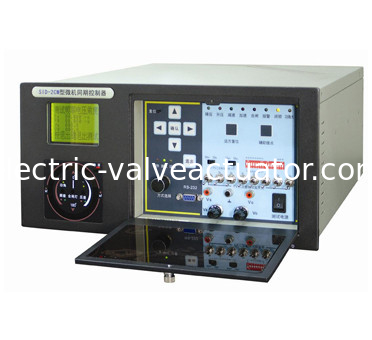

Συσκευή συγχρονισμού μικρουπολογιστών πολλαπλασιασμού γραμμής γεννήτριας SID-2CM

Κύρια λειτουργία:

1 Υπάρχουν δώδεκα κανάλια που πρέπει να χρησιμοποιηθούν για 1-12 μονάδες γεννήτρια ενέργειας ή

μπορούν να διακρίνονται τα παράλληλα δίκτυα ηλεκτρικής ενέργειας σε μια συσκευή, ο τύπος και η ιδιότητα της παράλληλης παροχής.

2 Παραμέτροι ρύθμισης: χρόνος διακοπής ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμι

Επιτρεπόμενη τιμή διαφοράς συχνότητας, συντελεστής ελέγχου συχνότητας, συντελεστής ελέγχου τάσης,

Επιτρεπόμενη γωνία ισχύος· ονομαστική τάση εισερχόμενου και διακόπτη τηλεόρασης· γωνία φάσης μετατόπισης διακόπτη τηλεόρασης·

τιμές κλειδαριού χαμηλής τάσης και στις δύο πλευρές του παράλληλου σημείου, λειτουργία χωρίς τάση σε μία ή και στις δύο πλευρές, λειτουργία συγκοστού, εύρος παλμού ελέγχου για την ίδια συχνότητα, όνομα διακόπτη.

3 Η συσκευή μπορεί να διασφαλίσει την πρώτη μηδενική φάση διαφορικό που φαίνεται να συλλαμβάνεται ενώ διαφορικό παράλληλο

(μεταξύ γεννήτριας και ράβδου διακυβέρνησης ή δύο συγχρονισμένων γραμμών) και παράλληλη σύνδεση χωρίς σύγκρουση·

4 Η συσκευή μπορεί να κάνει μια γρήγορη παράλληλη των γεννήτριων μέσω του τρόπου που μπορεί να οδηγήσει τη διαφορική συχνότητα και

διαφορά τάσης στο επιτρεπόμενο εύρος σύμφωνα με τη θεωρία του ασαφούς ελέγχου·

5 Όταν η παράλληλη λειτουργία θα αρχίσει αμέσως μόνον εάν η γωνία ισχύος και η διαφορά τάσης είναι μικρότερη από την

τις επιτρεπόμενες τιμές κατά την παράλληλη λειτουργία μεταξύ συγχρονισμένων γραμμών, διαφορετικά πρέπει να υπάρχει αναμονή και σήμα,

η διάκριση μεταξύ διαφορικής ή πανομοιότυπης συχνότητας μπορεί να γίνει αυτόματα από τη διάταξη·

6 Η συσκευή μπορεί να κάνει αυτο-δοκιμασία κατά την εκτέλεση έγκαιρα και αυτόματα, μπορεί επίσης να συναγερμό και να εμφανίσει εάν το σφάλμα.

7 συναγερμός όταν ο τηλεοπτικός σταθμός είναι ανοιχτός και κλειδώνει τη λειτουργία συγχρονισμού και κλεισίματος χωρίς τάση·

8 Μια εντολή ελέγχου επιτάχυνσης μπορεί να δοθεί αυτόματα όταν η συχνότητα είναι ίδια κατά τη διάρκεια της

διαδικασία παράλληλου συναρμολόγησης γεννήτριων προκειμένου να ακυρωθεί η κατάσταση της ίδιας συχνότητας.

Η παράλληλη αντιδράση δεν θα εμφανιστεί ποτέ σίγουρα αν χρειαστεί.

9 Η συσκευή θα εμφανίσει τα δεδομένα αυτά ̇ πραγματική μέτρηση του χρόνου που διαρκεί ένα κύκλωμα διακόπτη κατά το κλείσιμο και

Οι τελευταίες οκτώ πραγματικές τιμές μέτρησης καταγράφονται σε κάθε κανάλι μετά την ολοκλήρωση της παράλληλης ανάλυσης σε

Για να εξασφαλιστεί η ακρίβεια του χρόνου που απαιτείται για το κλείσιμο του διακόπτη.

Ο χρόνος για το κλείσιμο των διακόπτες δεν καταγράφεται όταν ο χρόνος αυτός βρίσκεται σε παράλληλη λειτουργία με την ίδια συχνότητα.

10 Θα παρέχονται πρόσβαση επικοινωνίας και συμφωνίες επικοινωνίας μεταξύ της συσκευής

και του υπολογιστή υποδοχής (RS-232, RS-485), προκειμένου να πληρούνται οι απαιτήσεις, η συσκευή θα εισαχθεί στο σύστημα DCS.

11 Η συσκευή μπορεί να λειτουργήσει ακόμη και υπό φρικτές συνθήκες λόγω των μεθόδων πλήρους

και αυστηρές μεθόδους μόνωσης σε ηλεκτρομαγνήτες και φωτοηλεκτρικό ρεύμα.

12 AC ή DC μπορεί να λειτουργήσει ως τροφοδοσία της συσκευής και η συσκευή μπορεί να προσαρμοστεί σε 48V220V AC

ή παροχή συνεχούς τροφοδοσίας αυτόματα·

13 Ο έλεγχος και η δοκιμή μπορούν να γίνουν απευθείας χωρίς οποιαδήποτε άλλη συσκευή, διότι η μονάδα

η ζήτηση βρίσκεται ήδη στην συσκευή·

14 Μπορεί να επιτευχθεί κλειστός διακόπτης χωρίς τάση από τη μία ή και τις δύο πλευρές σύμφωνα με τις οδηγίες του υπολογιστή υποδοχής.

ή και στις δύο πλευρές χωρίς τάση κλειστό διακόπτη από την λειτουργία του προϊοντικού διακόπτη.

15 Χρησιμοποιείται ως ευφυές συντροσκόπιο.

1Η είσοδος της δευτερεύουσας τάσης του τηλεοπτικού στα δύο μέρη του διακόπτη μπορεί να είναι είτε τάση φάσης είτε τάση γραμμής.Τα δείγματα σήματος τηλεόρασης από τις δύο πλευρές δεν έχουν κοινό έδαφος στο εσωτερικό της συσκευής και είναι ανεξάρτητα από το αν η δευτερεύουσα τάση τηλεόρασης είναι κοινό έδαφος ή όχι.Κάθε παράλληλο σημείο μπορεί να ρυθμίσει τη γωνία της δευτερεύουσας τάσης της οθόνης του συστήματος χωριστά, χωρίς την ανάγκη εγκατάστασης μετασχηματιστών απομόνωσης και μετασχηματιστών γωνίας.

2. Όλες οι τιμές των διακόπτες εισόδου (επιλογή παράλληλου σημείου, επαναφορά από απόσταση, εκκίνηση συγχρονισμένης λειτουργίας, επιβεβαίωση του μονόπλευρου κλεισίματος χωρίς τάση, επιβεβαίωση του κλεισίματος αέρα χωρίς τάση,βοηθητικές επαφές διακόπτη, κλπ.) είναι συνήθως επαφές σε ανοιχτό αέρα.

3Η ποσότητα του διακόπτη εξόδου (επιτάχυνση, επιβράδυνση, ώθηση, κλείσιμο, γωνία ισχύος που υπερβαίνει το όριο, συναγερμός, απώλεια ισχύος κλπ.)) το σήμα ελέγχου χρησιμοποιεί ένα μικρό ηλεκτρομαγνητικό ρελέ, συνήθως ανοιχτή επαφή αέρα ("απώλεια ισχύος" είναι συνήθως κλειστή), με δυναμικό επαφής 220V AC, 5A ή 220V DC, 0,5A. Όταν χρησιμοποιούνται οπτικά απομονωμένα ασύνδετα ρελέ MOSFET στο κύκλωμα κλεισίματος, είναι 600V DC, 6A.

4Μια RS-232 και μία RS-485 επικοινωνιακή διεπαφή η καθεμία.

5Η παροχή ισχύος λειτουργίας μπορεί να είναι είτε 110-220V AC/DC, με κατανάλωση ισχύος που δεν υπερβαίνει τους 30V amperes.

6. Ισχυρότητα μόνωσης: αδύναμο κύκλωμα ρεύματος προς το έδαφος: 500V 50Hz 1 Min

Διάδρομος ισχυρού ρεύματος προς το έδαφος: 2000V 50Hz 1 min

Μεταξύ ισχυρών και αδύναμων ηλεκτρικών κυκλωμάτων: 1000V 50Hz 1 Min

7Περιβάλλον εργασίας: θερμοκρασία εργασίας: -10 °C~55 °C

Θερμοκρασία αποθήκευσης: -20 °C~70 °C

Σχετική θερμοκρασία: όχι μεγαλύτερη από 90%.
