Τόπος καταγωγής: | Κίνα |
Μάρκα: | Infineon |
Αριθμό μοντέλου: | FF450R12KT4 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Συσκευασία λεπτομέρειες: | Ξύλινο κουτί συσκευασίας |
Χρόνος παράδοσης: | 25 ημέρες μετά από να υπογράψει τη σύμβαση |
Όροι πληρωμής: | T / T |
Δυνατότητα προσφοράς: | 1000sets |
VCES: | 1200V | Ολοκληρωμένο κύκλωμα nom: | 450A |
---|---|---|---|
ICRM: | 900A | Εφαρμογές: | Drive μηχανών |
Ηλεκτρικά χαρακτηριστικά γνωρίσματα: | Χαμηλές απώλειες μετατροπής | ||
Υψηλό φως: | ενότητα υψηλής δύναμης igbt,αυτοκίνητο igbt |

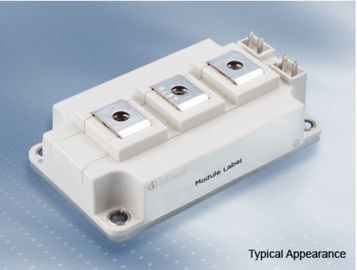

μισό-γέφυρα 62mm σειρές C 1200 Β, 450 διπλοί IGBT ανεμοστρόβιλοι ενοτήτων FF450R12KT4 Α
Χαρακτηριστικές εφαρμογές
• Μετατροπείς υψηλής δύναμης
• Drive μηχανών
• Συστήματα UPS
• Ανεμοστρόβιλοι
Ηλεκτρικά χαρακτηριστικά γνωρίσματα
• Εκτεταμένη θερμοκρασία Tvj op λειτουργίας
• Χαμηλές απώλειες μετατροπής
• Χαμηλό VCEsat
• Ανίκητη ευρωστία
• VCEsat με το θετικό συντελεστή θερμοκρασίας
Μηχανικά χαρακτηριστικά γνωρίσματα
• 4 kV μόνωσης εναλλασσόμενου ρεύματος 1min
• Συσκευασία με CTI > 400
• Υψηλές αποστάσεις διασκορπισμού και εκκαθάρισης
• Πυκνότητα υψηλής δύναμης
• Απομονωμένο πιάτο βάσεων
• Τυποποιημένη κατοικία
IGBT, αναστροφέας
Μέγιστες εκτιμημένες τιμές
Τάση συλλέκτης-εκπομπών | Tvj = 25°C | VCES | 1200 | Β |
Συνεχές ρεύμα ΣΥΝΕΧΩΝ συλλεκτών |
TC = 100°C, Tvj ανώτατο = 175°C Tvj ανώτατο = 175°C |
Ολοκληρωμένο κύκλωμα nom Ολοκληρωμένο κύκλωμα |
450 580 |
Α Α |
Επαναλαμβανόμενο μέγιστο ρεύμα συλλεκτών | tP = 1 κα | ICRM | 900 | Α |
Συνολικός διασκεδασμός δύναμης |
TC = 25°C, Tvj ανώτατο = 175°C |
Ptot | 2400 | W |
Μέγιστη τάση πύλη-εκπομπών | VGES | +/-20 | Β |
Χαρακτηριστικές τιμές
Τάση κορεσμού συλλέκτης-εκπομπών | Ολοκληρωμένος κύκλωμα = 450 Α, VGE = 15 Β Tvj = 25°C Ολοκληρωμένος κύκλωμα = 450 Α, VGE = 15 Β Tvj = 125°C Ολοκληρωμένος κύκλωμα = 450 Α, VGE = 15 Β Tvj = 150°C |
VCE που κάθεται | 1,75 2,05 2,10 |
2,15 | Β VV |
|
Τάση κατώτατων ορίων πυλών | Ολοκληρωμένος κύκλωμα = 17,0 μΑ, VCE = VGE, Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | Β |
Δαπάνη πυλών | VGE = -15 Β… +15 Β | QG | 3,60 | µC | ||
Εσωτερικός αντιστάτης πυλών | Tvj = 25°C | RGint | 1,9 | Ω | ||
Ικανότητα εισαγωγής | φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β | Cies | 28,0 | nF | ||
Αντίστροφη ικανότητα μεταφοράς | φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β | Cres | 1,10 | nF | ||
Ο συλλέκτης-εκπομπός έκοψε το ρεύμα | VCE = 1200 Β, VGE = 0 Β, Tvj = 25°C | ICE | 5,0 | μΑ | ||
Ρεύμα διαρροής πύλη-εκπομπών | VCE = 0 Β, VGE = 20 Β, Tvj = 25°C | IGES | 400 | NA | ||
Διεγερτικός χρόνος καθυστέρησης, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 450 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C |
TD επάνω | 0,16 0,17 0,18 |
µs µs µs |
||
Χρόνος ανόδου, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 450 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C |
TR | 0.045 0,04 0,05 |
µs µs µs |
||
Χρόνος καθυστέρησης διακοπών, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 450 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C |
TD μακριά | 0,45 0,52 0,54 |
µs µs µs |
||
Χρόνος πτώσης, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 450 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C |
TF | 0,10 0,16 0,18 |
µs µs µs |
||
Διεγερτική ενεργειακή απώλεια ανά σφυγμό | Ολοκληρωμένος κύκλωμα = 450 Α, VCE = 600 Β, LS = 30 NH Tvj = 25°C VGE = ±15 Β, di/dt = 9000 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C |
Eon | 19,0 30,0 36,0 |
19,0 30,0 36,0 |
||
Ενεργειακή απώλεια διακοπών ανά σφυγμό | Ολοκληρωμένος κύκλωμα = 450 Α, VCE = 600 Β, LS = 30 NH Tvj = 25°C VGE = ±15 Β, du/dt = 4500 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C |
Eoff | 26,0 40,0 43,0 |
MJ MJ MJ |
||
Στοιχεία Sc | VGE ≤ 15 Β, VCC = 800 Β VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 150°C |
ISC | 1800 | Α | ||
Θερμική αντίσταση, σύνδεση στην περίπτωση | IGBT/ανά IGBT | RthJC | 0.062 | K/W | ||
Θερμική αντίσταση, caseto heatsink | ΚΑΘΕ IGBT/ΑΝΆ IGBT λPaste = 1 W (μ·Κ)/λgrease = 1 W (μ·Κ) |
RthCH | 0,03 | K/W | ||
Θερμοκρασία υπό τους όρους μετατροπής | Tvj op | -40 | 150 | °C |
