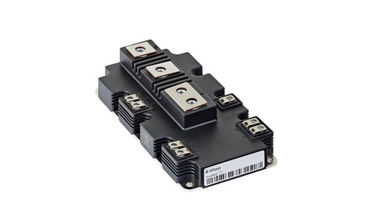

Αυτοκίνητες IGBT Infineon κινήσεις μηχανών μετατροπέων FF1200R12IE5 υψηλής δύναμης ενοτήτων τεχνολογιών
Χαρακτηριστικές εφαρμογές
• Μετατροπείς υψηλής δύναμης
• Κινήσεις μηχανών
• Συστήματα UPS
Ηλεκτρικά χαρακτηριστικά γνωρίσματα
• Εκτεταμένη λειτουργούσα θερμοκρασία Tvj op
• Υψηλή ικανότητα βραχυκυκλώματος
• Ανίκητη ευρωστία
• Tvj op = 175°C
• Τάφρος IGBT 5
Μηχανικά χαρακτηριστικά γνωρίσματα
• Συσκευασία με CTI>400
• Πυκνότητα υψηλής δύναμης
• Υψηλή δύναμη και θερμική ικανότητα ανακύκλωσης
• Υψηλές αποστάσεις διασκορπισμού και εκκαθάρισης
Αναστροφέας IGBT
Μέγιστες εκτιμημένες τιμές
| Τάση συλλέκτης-εκπομπών | Tvj = 25°C | VCES | 1200 | Β |
| Συνεχές ρεύμα ΣΥΝΕΧΩΝ συλλεκτών | TC = 80°C, Tvj ανώτατο = 175°C | Ολοκληρωμένο κύκλωμα nom | 1200 | Α |
| Επαναλαμβανόμενο μέγιστο ρεύμα συλλεκτών | tP = 1 κα | ICRM | 2400 | Α |
| Μέγιστη τάση πύλη-εκπομπών | VGES | +/-20 | Β |
Χαρακτηριστικός ελάχιστος τύπος τιμών. μέγιστο.
| Τάση κορεσμού συλλέκτης-εκπομπών |
Ολοκληρωμένος κύκλωμα = 1200 Α, VGE = 15 Β Tvj = 25°C Ολοκληρωμένος κύκλωμα = 1200 Α, VGE = 15 Β Tvj = 125°C Ολοκληρωμένος κύκλωμα = 1200 Α, VGE = 15 Β Tvj = 175°C |
VCE που κάθεται |
1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
| Τάση κατώτατων ορίων πυλών | Ολοκληρωμένος κύκλωμα = 33,0 μΑ, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | Β |
| Δαπάνη πυλών | VGE = -15 Β… +15 Β, VCE = 600V | QG | 5,75 | µC | ||
| Εσωτερικός αντιστάτης πυλών | Tvj = 25°C | RGint | 0,75 | Ω | ||
| Ικανότητα εισαγωγής | φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β | Cies | 65,5 | nF | ||
| Αντίστροφη ικανότητα μεταφοράς | φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β | Cres | 2,60 | nF | ||
| Ο συλλέκτης-εκπομπός έκοψε το ρεύμα | VCE = 1200 Β, VGE = 0 Β, Tvj = 25°C | ICE | 5,0 | μΑ | ||
| Ρεύμα διαρροής πύλη-εκπομπών | VCE = 0 Β, VGE = 20 Β, Tvj = 25°C | IGES | 400 | NA | ||
| Διεγερτικός χρόνος καθυστέρησης, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 1200 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
TD επάνω | 0,20 0,23 0,25 |
µs µs µs |
||
| Χρόνος ανόδου, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 1200 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
TR | 0,16 0,17 0,18 |
µs µs µs |
||
| Χρόνος καθυστέρησης διακοπών, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 1200 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
TD μακριά | 0,48 0,52 0,55 |
µs µs µs |
||
| Χρόνος πτώσης, επαγωγικό φορτίο | Ολοκληρωμένος κύκλωμα = 1200 Α, VCE = 600 Β Tvj = 25°C VGE = ±15 Β Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
TF | 0,08 0,11 0,13 |
µs µs µs |
||
| Διεγερτική ενεργειακή απώλεια ανά σφυγμό | Ολοκληρωμένος κύκλωμα = 1200 Α, VCE = 600 Β, LS = 45 NH Tvj = 25°C VGE = ±15 Β, di/dt = 6000 A/µs (Tvj = 175°C) Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
Eon | 80,0 120 160 |
MJ MJ MJ |
||
| Ενεργειακή απώλεια διακοπών ανά σφυγμό | Ολοκληρωμένος κύκλωμα = 1200 Α, VCE = 600 Β, LS = 45 NH Tvj = 25°C VGE = ±15 Β, du/dt = 2800 V/µs (Tvj = 175°C) Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
Eoff | 130 160 180 |
MJ MJ MJ |
||
| Στοιχεία Sc | VGE ≤ 15 Β, VCC = 900 Β VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 175°C |
ISC | 4000 | Α | ||
| Θερμική αντίσταση, σύνδεση στην περίπτωση | IGBT/per IGBT | RthJC | 28,7 | K/kW | ||
| Θερμική αντίσταση, περίπτωση στο heatsink | IGBT/per IGBT λPaste=1W/(μ·Κ)/λgrease=1W/(μ·Κ) |
RthCH | 22,1 | K/kW | ||
| Θερμοκρασία υπό τους όρους μετατροπής | Tvj op | -40 | 175 | °C |
