| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Infineon |
| Αριθμό μοντέλου: | FF1500R12IE5 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί συσκευασίας |
| Χρόνος παράδοσης: | 25 ημέρες μετά από να υπογράψει τη σύμβαση |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 1000sets |
| VCES: | 1200V | Ολοκληρωμένο κύκλωμα nom: | 1500A |
|---|---|---|---|
| ICRM: | 3000A | Εφαρμογές: | Drive μηχανών |
| Υψηλό φως: | ενότητα υψηλής δύναμης igbt,eupec igbt ενότητα |
||

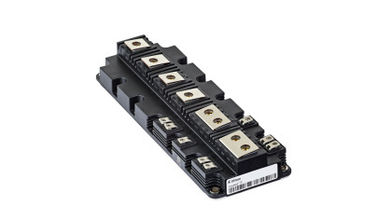

PrimePACK™3+modulewithTrench/FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Πιθανές εφαρμογές
• Συστήματα UPS
• Μετατροπείς υψηλής δύναμης
• Ηλιακές εφαρμογές
• Κινήσεις μηχανών
Ηλεκτρικά χαρακτηριστικά γνωρίσματα
• Tvj op = 175°C
• Εκτεταμένη λειτουργούσα θερμοκρασία Tvj op
• Ανίκητη ευρωστία
• Τάφρος IGBT 5
• Υψηλή ικανότητα βραχυκυκλώματος
Μηχανικά χαρακτηριστικά γνωρίσματα
• Συσκευασία με CTI>400
• Πυκνότητα υψηλής δύναμης
• Υψηλή δύναμη και θερμική ικανότητα ανακύκλωσης
• Υψηλές αποστάσεις διασκορπισμού και εκκαθάρισης
Αναστροφέας IGBT
Μέγιστες εκτιμημένες τιμές
| Τάση συλλέκτης-εκπομπών | Tvj = 25°C | VCES | 1200 | Β |
| Συνεχές ρεύμα ΣΥΝΕΧΩΝ συλλεκτών | TC = 100°C, Tvj ανώτατο = 175°C | Ολοκληρωμένο κύκλωμα nom | 1500 | Α |
| Επαναλαμβανόμενο μέγιστο ρεύμα συλλεκτών | tP = 1 κα | ICRM | 3000 | Α |
| Μέγιστη τάση πύλη-εκπομπών | VGES | +/-20 | Β |
Χαρακτηριστικός ελάχιστος τύπος τιμών. μέγιστο.
| Τάση κορεσμού συλλέκτης-εκπομπών | ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VGE = 15 Β ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VGE = 15 Β ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VGE = 15 Β Tvj = 25°C Tvj = 125°C Tvj = 175°C |
VCE που κάθεται | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
| Τάση κατώτατων ορίων πυλών | Ολοκληρωμένος κύκλωμα = 41,0 μΑ, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | Β |
| Δαπάνη πυλών | VGE = -15 Β… +15 Β, VCE = 600V | QG | 7,15 | µC | ||
| Εσωτερικός αντιστάτης πυλών | Tvj = 25°C | RGint | 0,6 | Ω | ||
| Ικανότητα εισαγωγής | φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β | Cies | 82,0 | nF | ||
| Αντίστροφη ικανότητα μεταφοράς | φ = 1 MHZ, Tvj = 25°C, VCE = 25 Β, VGE = 0 Β | Cres | 3,25 | nF | ||
| Ο συλλέκτης-εκπομπός έκοψε το ρεύμα | VCE = 1200 Β, VGE = 0 Β, Tvj = 25°C | ICE | 5,0 | μΑ | ||
| Ρεύμα διαρροής πύλη-εκπομπών | VCE = 0 Β, VGE = 20 Β, Tvj = 25°C | IGES | 400 | NA | ||
| Διεγερτικός χρόνος καθυστέρησης, επαγωγικό φορτίο | ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VCE = 600 Β VGE = ±15 Β RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD επάνω | 0,26 0,28 0,28 |
µs µs µs |
||
| Χρόνος ανόδου, επαγωγικό φορτίο | ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VCE = 600 Β VGE = ±15 Β RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TR | 0,16 0,17 0,18 |
µs µs µs |
||
| Χρόνος καθυστέρησης διακοπών, επαγωγικό φορτίο | ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VCE = 600 Β VGE = ±15 Β RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD μακριά | 0,51 0,56 0,59 |
µs µs µs |
||
| Χρόνος πτώσης, επαγωγικό φορτίο | ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VCE = 600 Β VGE = ±15 Β RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TF | 0,09 0,11 0,13 |
µs µs µs |
||
| Διεγερτική ενεργειακή απώλεια ανά σφυγμό | ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VCE = 600 Β, LS = 30 NH VGE = ±15 Β, di/dt = 7900 A/µs (Tvj = 175°C) RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eon | 120 180 215 |
MJ MJ MJ |
||
| Ενεργειακή απώλεια διακοπών ανά σφυγμό | ΟΛΟΚΛΗΡΩΜΈΝΟΣ ΚΎΚΛΩΜΑ = 1500 Α, VCE = 600 Β, LS = 30 NH VGE = ±15 Β, du/dt = 2750 V/µs (Tvj = 175°C) RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
MJ MJ MJ |
||
| Στοιχεία Sc | VGE ≤ 15 Β, VCC = 900 Β VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 175°C |
ISC | 5600 | Α | ||
| Θερμική αντίσταση, σύνδεση στην περίπτωση | Κάθε IGBT/ανά IGBT | RthJC | 19,5 | K/kW | ||
| Θερμική αντίσταση, περίπτωση στο heatsink | κάθε IGBT/ανά IGBT λPaste = 1 W (μ·Κ)/λgrease =1 W (μ·Κ) |
RthCH | 12,5 | K/kW | ||
| Θερμοκρασία υπό τους όρους μετατροπής | Tvj op | -40 | 175 | °C |
